詳細情報 |
|||
| 頻度: | 180〜264r/min | ふるいのサイズ: | 1500×3600mm |
|---|---|---|---|
| モーター: | 5.5Kw | 傾斜: | 5-10° |
| 層: | 6 月 1 日 | スクリーン移動: | 25-60mm |
| メッシュサイズ: | 1.5x3.6m | タイプ: | スイング・バイブレーション・スクリーン スクウェア・スクリーン・シーブ・マシン |
製品の説明

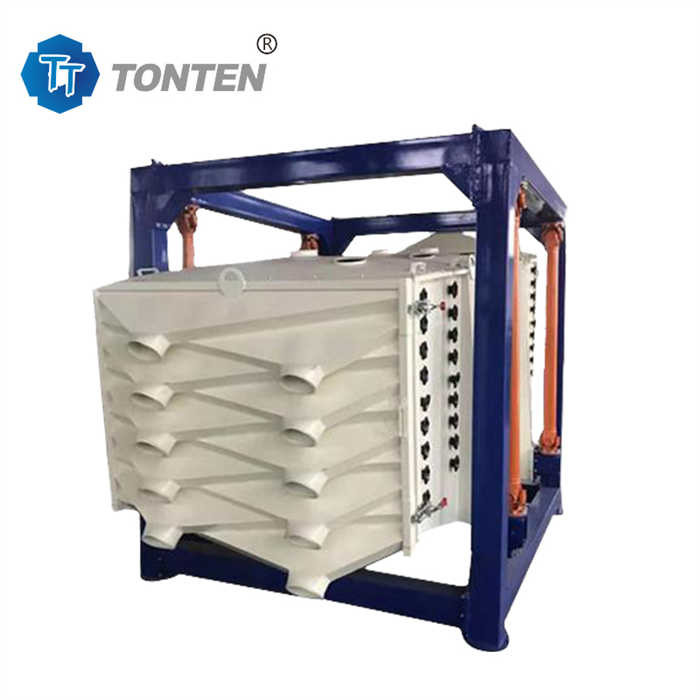

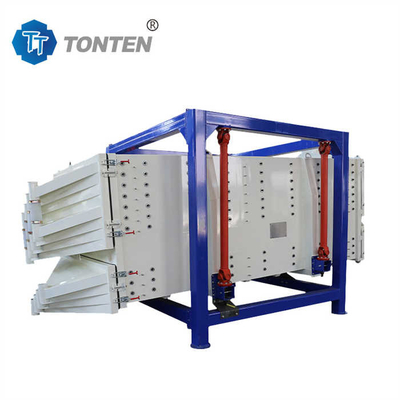

シリカサンドスイング振動スクリーンスクエアスクリーンシート機
製品紹介
スクエア・スイング・スクリーンは,吊るされた構造を採用し,高精度で大きな出力を有する高効率の分離装置です. 粒子の大きさに応じて材料を分離するために使用されます.このスクリーンマシンは,閉ざされた構造を採用画面の設計はスクリーンマシンの手動とプロセスに類似しています. 画面の設計は,スクリーンマシーンに似ています.平面の円形運動と上向きのパラボリック運動を組み合わせますローター式逆スクリーニング:材料は細,中細,中粗からスクリーニングされます.粗い材料は,網を清めるのに役立っています.
作業原理:
メリジナルとタンジェンスアングルのスイングボディの調整は,機器の画面,すなわちスクリーンボックス上のインヴォルート運動を調整します.慣性力の作用下,前後回転するスイングスクリーンは,スクリーニングのためにスイングボディを動かす振動モーターを使用します.スクリーンボックスとスクリーン表面は,定期的に揺れるように結合されています.画面の表面の材料は,スクリーンボックスと一緒にこのプロセスの動きモードは手動スクリーニングに似ている.スクリーンホールサイズに近い材料粒子は,成功して分離されます.スクリーンホールサイズより大きい材料は,出口に輸送されます.
特徴:
1逆回転と回転運動の方法は,作業効率を向上させるために,材料を迅速に分散し,スクリーンします.
2基礎の動的負荷は非常に小さく,スクリーン材料は硬くて耐久性があり,利用率は高く,使用寿命は長い.
3振動スクリーンは合理的な設計,シンプルな構造,設置を必要とせず,スムーズに動作します.
4統合設計,良い密封効果,低騒音,塵なし
5スクリーンメッシュの各層は,シリコンゴムボール,超音波,などと装備されています スクリーンメッシュのアンチ詰まりクリーニングデバイス.スクリーニングマシンは,操作中に網膜を継続的に清掃し,網膜が遮断されないようにします..
6精度は6レベルまで,スクリーニング効率は99%です.
振動するスクリーンのパラメータ:
| ポイント | シートサイズ (mm) | パワー (KW) |
傾向 (学位) |
層 |
頻度 (r/min) |
| TT-SVS1030 | 1000×3000 | 3 | 5 | 1〜6 | 180〜264 |
| TT-SVS1230 | 1200×3000 | 4 | 5 | 1〜6 | 180〜264 |
| TT-SVS1360 | 1300×3600 | 4 | 5 | 1〜6 | 180〜264 |
| TT-SVS1530 | 1500×3000 | 5.5 | 5 | 1〜6 | 180〜264 |
| TT-SVS1536 | 1500×3600 | 5.5 | 5 | 1〜6 | 180〜264 |
| TT-SVS1830 | 1800×3000 | 7.5 | 5 | 1〜6 | 180〜264 |
| TT-SVS1836 | 1800×3600 | 7.5 | 5 | 1〜6 | 180〜264 |
