詳細情報 |
|||
| パワー: | 30 (w) | スピード: | 7 (r/min) |
|---|---|---|---|
| 生産能力: | 2〜80t/h | 水蒸発容量: | 1000 (kg/h) |
| 設置斜面: | 3-5% | カスタム処理: | そうだ |
| 適用可能な材料: | 粒状,粉状,ペースト材料 | 適用範囲: | 化学産業,金属産業 |
製品の説明

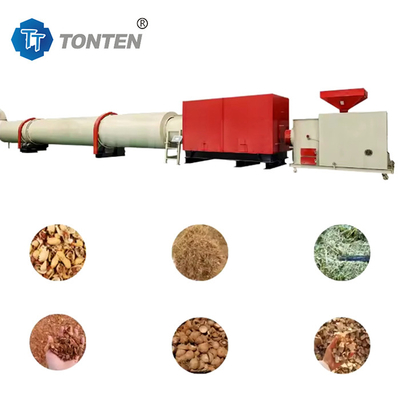

ローラー乾燥機 ホワイトワイン 穀物 パン粉 飼料 ペレット 乾燥機

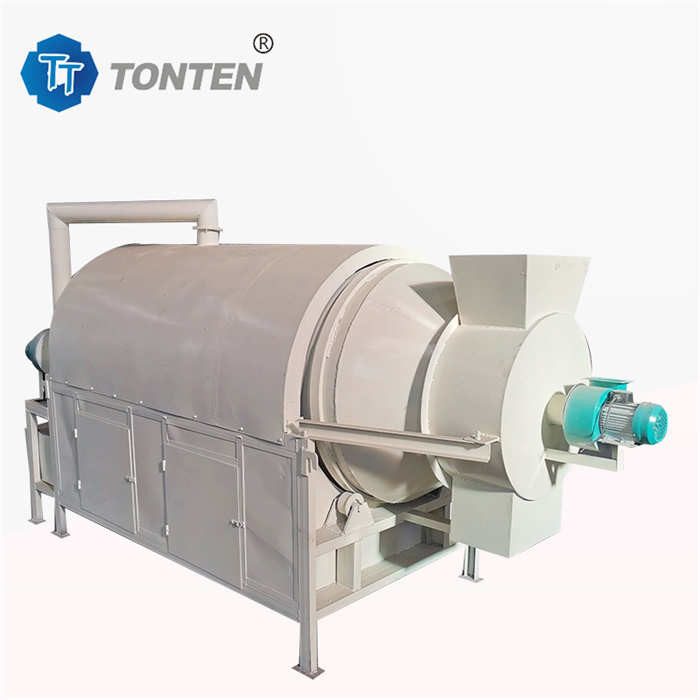

ローラードライヤー 紹介
ローラードライヤー (Roller Dryer) は,回転ドラムドライヤーとも呼ばれ,信頼性があり,柔軟性があり,適応性があり,低流量抵抗性があり,処理能力が大きい.粒状材料,粘着性のあるペスト材料,水分濃度が高い材料乾燥後 30% の水分を含有する材料の水分含有量は 5%未満です.通常,砂,鉱物粉末,石炭粘土,泥,石灰岩,クォーツ石と他の粒状石粉末やペースト材料,および複合肥,鶏糞,牛糞など. 広く金属工学,建材,軽工業,化学工業,石炭,医療・鉱山産業.
ローラードライヤーの動作原理
1ドラムドライヤーは主に回転体,リフティングプレート,トランスミッション装置,サポート装置,シールリングで構成されています.
2乾燥する湿った材料は,帯コンベアまたはバケツエレベーターでホッパーに送られ,その後ホッパーフィッダのフィードパイプを通ってフィードエンドに入ります.
3材料が乾燥機に流れるように,供給パイプの傾きは,材料の自然な傾きよりも大きくなければならない.
4乾燥機シリンダーは,水平線にわずかに傾いている回転シリンダーです.材料は上端から加えられ,熱媒体は下端から入ります.逆流で材料との接触.
5熱伝達器と材料が同時に円筒に流れ込む場合もあります.円筒が回転するにつれて,重力によって材料は下の端に移動します.
6. 湿った材料がシリンダーの中で前進する過程で,直接的または間接的に熱媒体から熱を吸収し,湿った材料を乾燥させることができます.そして,ベルトコンベアまたはスクリューコンベアを通して放出端に送られる..
ローラードライヤーの性能特性
1ローラードライヤーは高温に耐性があり,高温の熱空気を用いて材料を素早く乾燥させることができます.
2ローラードライヤーは,大きな加工能力,低燃料消費,低乾燥コストを持っています.
3この装置は,自律型拖船構造を採用し,拖船とローラーリングはうまく連携し,磨きと電力消費を大幅に削減します.
4ローラードライヤーは大きなスケーラビリティがあり,設計では生産利益も考慮されています.出力がわずかに増加しても,機器の交換は必要ありません.
5ローラードライヤーには強い過負荷耐性,安定したドラム操作,高い信頼性があります.
6ドラムドライヤーの特別に設計された支え輪構造は,機器の傾きによって引き起こされるゼロ水平推力を大幅に軽減します.
ローラードライヤーの技術パラメータ
| 仕様 (m) (直径 × 長さ) |
シリンダー容量 (m3) |
生産能力 (t/h) |
設置傾き (%) |
高い吸入気温 (°C) |
メインモーター (kW) |
総重量 (t) |
| Φ1.2x8 について0 | 9.0 | 1.9-24 | 3 から 5 | 700から800 | 7.5 | 9 |
| Φ1.2x10 | 11.3 | 2.4-3 だった0 | 3 から 5 | 700から800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5 わかった7 | 3 から 5 | 700から800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3 から 5 | 700から800 | 15 | 19.7 |
| Φ1.5x15 | 26.5 | 5.7-7 だった1 | 3 から 5 | 700から800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8 だった1 | 3 から 5 | 700から800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-95 | 3 から 5 | 700から800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-122 | 3 から 5 | 700から800 | 22 | 33.5 |
| Φ2.2x14 | 53.2 | 11.4-142 | 3 から 5 | 700から800 | 22 | 36 |
| Φ2.2x16 | 60.8 | 13.0〜162 | 3 から 5 | 700から800 | 22 | 38 |
| Φ2.4x14 | 63.3 | 13.5-16だった9 | 3 から 5 | 700から800 | 37 | 45 |
| Φ2.4x18 | 81.4 | 17.4-217 | 3 から 5 | 700から800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-241 | 3 から 5 | 700から800 | 45 | 54 |
| Φ2.4x22 | 99.5 | 21.2-265 | 3 から 5 | 700から800 | 45 | 58 |
| Φ2.6x24 | 127.4 | 27.2-340 | 3 から 5 | 700から800 | 55 | 73 |
| Φ3.0x20 | 141.3 | 30.1-377 | 3 から 5 | 700から800 | 75 | 85 |
| Φ3.0x25 | 176.6 | 37.7-471 | 3 から 5 | 700から800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-536 | 3 から 5 | 700から800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76 だった0 | 3 から 5 | 700から800 | 160 | 135 |
