詳細情報 |
|||
| 材料: | ステンレス鋼 | タイプの燃料: | 炭坑 |
|---|---|---|---|
| プロセス タイプ: | 熱化 | 生産能力: | 0.9-1.3 (t/h) |
| オーブンの直径: | 1.4 (mm) | オーブンの形: | 円形炉 |
| 適当な目的: | 石灰岩 | 種: | シャフトオーブン |
| ハイライト: | VSK 垂直シャフトの石灰炉,熱耐性のある垂直シャフトの石灰炉,OEM vsk オーブン |
||
製品の説明
垂直炉 垂直回転炉 垂直石灰炉 カルシニング回転炉

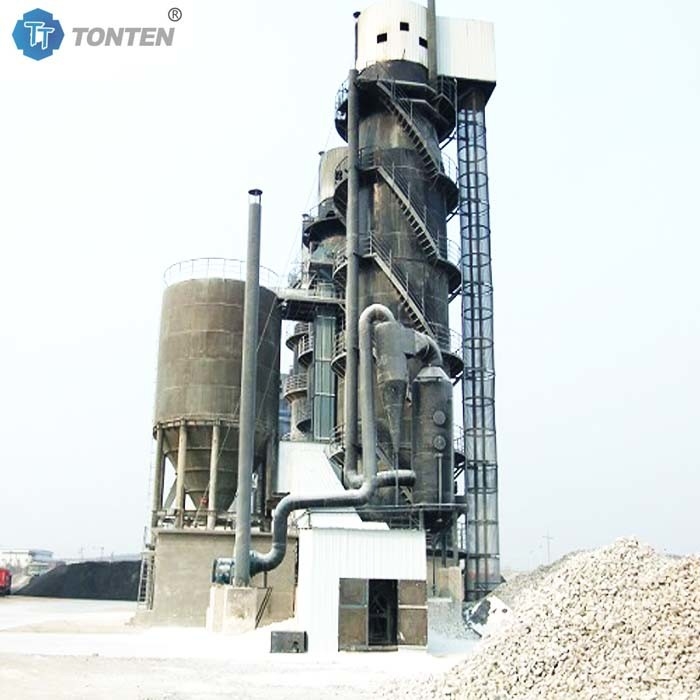

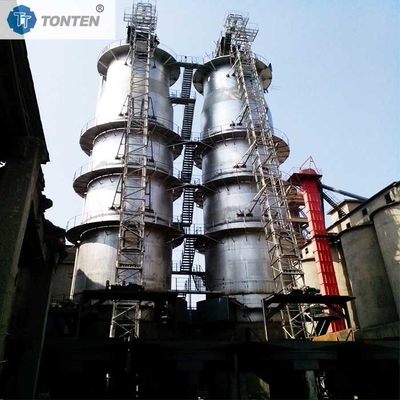

垂直炉の製品紹介
適格な原料と固体燃料を比例的に均等に混ぜた後,単一バケツエレベーターで炭化するために軸索炉に送られます.完成品は,シャフトオーブンの底から放出装置を通ってコンベヤーに放出されます.発熱によって生成される熱い煙は,除塵システムで浄化され,その後大気中に放出されます..
1機械化された石灰炉は,土の炉と比較して出力を30%増加させ,継続的に火化することができます.石灰炉は上部で分布しています.中央の火焼部分, 下の回転放電部分とトランスミッション部分は鋼殻構造から構成されています.
2炉内には高アルミ耐火レンガと粘土耐火レンガの二層壁が用いられ,壁と鋼殻の間に軽量耐熱コンクリートが鋳造される.特に熱耐性のあるアルミシリケート繊維フェルトが高温火熱帯と炉内膜と軽量な熱耐性コンクリートの注射層の間に敷かれています熱保存効果をさらに向上させ,石炭混合比率を減少させるエネルギーを節約する
3鍵は,回転式大きな歯ブロックの卸荷塔,気圧の高い遠心風扇の使用です 換気 強制換気卸荷塔の多くのチューヤーで均一な換気交換装置は軸の支柱構造を採用し,ギア駆動,材料の重量内で 17-27 メートルのオーブンの高さに完全に耐える滑らかなトランスミッション
4これは,一般建築用石灰を火化するために使用できる,現在推進され,使用されている機械化炉設備です.活性石灰を熱化し,鉄鋼工場で脱脂する化学産業におけるカルシウムヒドロキシド,カルシウム炭酸塩,ナノカルシウムなどの原材料の火焼.
垂直炉構造
1炉体:火力強い内膜と多層グリッドを備えたシャフトオーブンの主要部分.
2供給装置と放出装置: 炉の上部と下部に位置し,それぞれ原料を炉に添加し,炉底からクリンカーを放出する.
3換気装置:炉内での燃焼に必要な空気供給と燃焼産物の放出を保証する.
垂直炉パラメータ表
| 主要な設備/能力 | 50 | 100 | 150 | 200 | 300 | 400 |
| 主要なサポート機器モデルと技術・経済指標 | ||||||
| ストック配分装置 | BL-1 | BL-2 | BL-2 | BL-3 | BL-3 | BL-4V |
| シャフトオーブン | 60m | 150m3 | 200m23 | 250m | 400m2 | 500m2 |
| 炉室の切断形 | 丸さ | |||||
| 降りる | WF-1 | WF-2 | WF-2 | WF-3 | WF-4 | WF-5 |
| 熱化温度 | 1100±50 | |||||
| エネルギー消費指数 | 950±50 | |||||
| 電力消費指数 | 25±5 | |||||
| 石灰石:石灰 | 1.6-175:1 | |||||
| 石灰の燃焼率 (%) | ≤13 | |||||
| カリム活動 (ml) | 220-280 ((石灰岩の構成に応じて) | |||||
| 灰の放出温度 (°C) | 周囲の温度 +60 | |||||
| 焼炉への石灰岩の粒度 | 30〜80〜80〜120 | |||||
| エミション濃度 (mg/Nm) | ≤30 | |||||
| 年間労働日数/日 | ≥340 | |||||
| 改修サイクル/年7U | 3 から 5 | |||||
| 作業員数 (人/シフト) | 2 | |||||
| 適した燃料 | 大量炭酸塩,大量コックス,大量石油コックス,大量バイオマス燃料など | |||||
