詳細情報 |
|||
| AIr 量: | 15.36〜19,5m3/h | フィルター面積総: | 3200~3300m2 |
|---|---|---|---|
| 抵抗力: | 1200~1600年 | G.W.: | 78トン |
| 空気消費量: | 2〜4m3/分 | フィルターバッグ Qty: | 1344 |
| 放出密度: | 50 mg/N m3未満 | 名前: | 垂直パルスジェットバッグフィルター 塵収集機 |
| ハイライト: | 垂直ジェットパルスバッグフィルター,セメント工場のジェットパルスバッグフィルター,産業用パルス式粉塵収集機 |
||
製品の説明

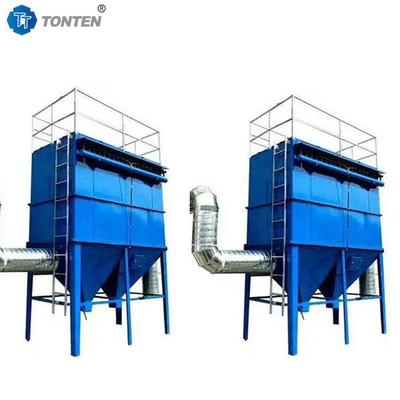

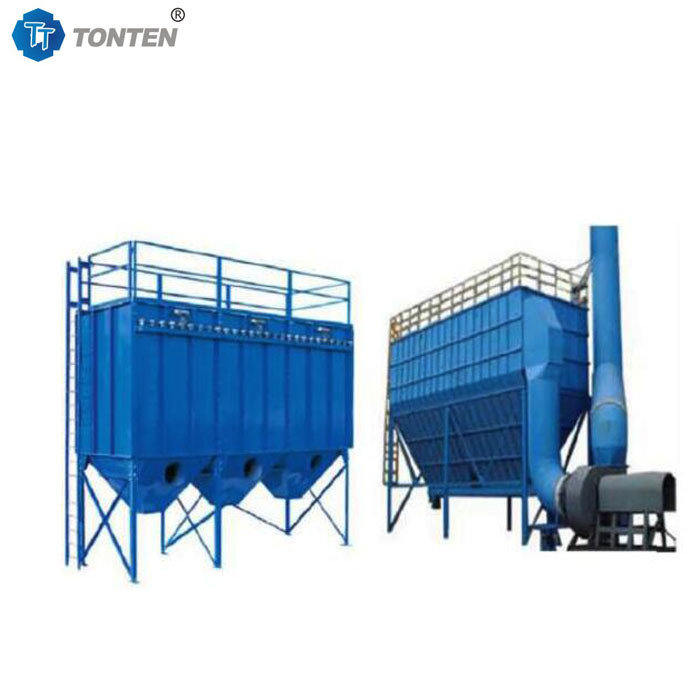

垂直パルスジェットバッグ フィルター シメント工場用 塵収集機
作業原理:
1フィルタリング原理: 塵を積んだガスは,空気入口から入ります. 灰箱を通過すると,ガス内の大きな塵粒子は慣性と重力によって分離され,真ん中に落ちます.. 灰を運ぶタンクを通過した後,塵を積んだガスは,中部ボックスのフィルターバッグのフィルタリングエリアに入ります. ガスはフィルターバッグを通ります.フィルターバッグの外面に塵が留まる浄化されたガスは,フィルターバッグのポートを通って上部ボックスのボディに入り,空気出口から放出されます.
2掃除原理: フィルタリング時間が増加するにつれて,フィルターバッグ上の塵層は蓄積し続け,除塵装置の抵抗は増加し続けます.装置の抵抗が設定値に上昇するとまず,フィルタリング空気の流れを遮るため,室内のリフトバルブを閉め,電磁パルスバルブを開きます.圧縮空気が非常に短い時間で上部ボックスの体で急速に拡大し,フィルターバッグに急いで逆気流の作用下では フィルターバッグは膨張し 変形し 振動しますフィルターバッグの外面に固まった塵は剥がれ,灰箱に落ちます.. 掃除が完了した後,電磁パルスバルブを閉じて,リフトバルブを開いて,チャームはフィルタリング状態を再開します.そして,最初の清掃から次の清掃までの1回の清掃サイクルが始まります..
3フィルタリングと清掃によって捕らえた塵は灰箱に入り,その後灰箱から放出されます.
バッグフィルター粉塵収集器の仕様:
|
ポイント |
TT168-5 |
TT168-6 |
TT168-7 |
TT168-8 |
TT168-9 |
|
空気体積 (−10^4 m3/h) |
9.6~120 |
11.52~144 |
13.44~168 |
15.36~192 |
17.28~216 |
|
フィルター面積 (m2) |
2000 |
2400 |
2800 |
3200 |
3600 |
|
G.W. (t) |
50 |
58 |
62 |
78 |
86 |
|
議事室 |
5 |
6 |
7 |
8 |
9 |
|
フィルターバッグQty |
840 |
1008 |
1176 |
1344 |
1512 |
|
抵抗 (パ) |
1200~1600年 |
||||
|
空気消費量 (m3/分) |
2〜4 |
||||
|
放出密度 (mg/N m3) |
≤50 |
||||
|
圧力 |
0.2-0 だった4 |
||||
