鉄鉱石 花崗岩 ジョークラッシャー 石炭ガング ブリックジョークラッシャーマシン

鉄鉱石 花崗岩 ジョークラッシャー 石炭ガングレン レンガ ジョークラッシャーマシン

はじめに:

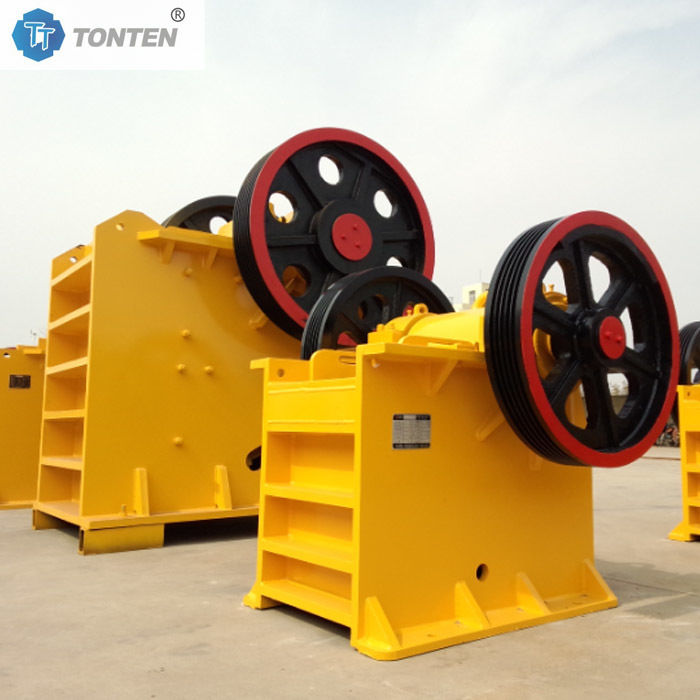

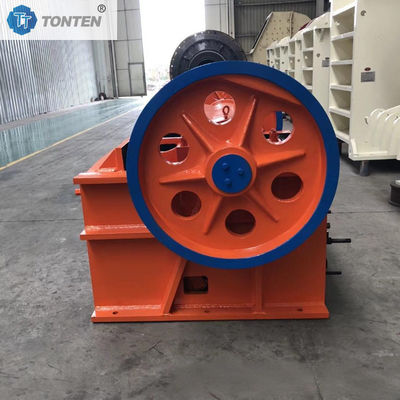

PE-500×750ジョークラッシャーは、鉱業、建築材料、インフラ、冶金などの業界で使用される、クラシックで人気のある中型の粗破砕機です。そのモデル命名法は業界標準に従っています。「PE」はジョークラッシャーを表し、「500」は破砕室の入口の幅が500mmであることを示し、「750」はその長さが750mmであることを示しています。堅牢な構造、信頼性の高い操作、容易なメンテナンス、優れたコストパフォーマンスにより、このジョークラッシャーは、多くの石材生産ラインや鉱物処理プラントにおいて不可欠な最初の破砕ステップとなっています。PE-500×750は、実績のある運動的押出原理を利用しています。そのコア構造には、フレーム、可動ジョー本体、偏心軸、ジョープレート、トグルプレート、および調整装置が含まれます。電動モーターはVベルトを介して偏心軸を駆動し、可動ジョーに複雑な周期的振動を引き起こします。可動ジョーが固定ジョープレートに近づくと、2つのジョープレート間の材料は、圧迫、分割、および曲げによって破砕されます。可動ジョーが固定ジョープレートから離れると、破砕された材料は、重力の作用により、破砕室の下部にある排出ポートから排出されます。このサイクルが繰り返され、連続的なバッチ生産が実現されます。

性能の特徴:

強力な破砕能力と安定した出力：500x750mmの供給口により、最大供給サイズ425mmに対応します。50〜100mmの範囲内で調整可能な排出口を備え、処理能力は1時間あたり45〜100トンに達します。この出力範囲は、中小規模の生産ラインに最適で、大規模な鉱山岩を中程度の粒子に効率的に破砕し、その後の二次破砕装置に理想的な原料を提供します。

頑丈で耐久性のある構造設計：機械フレームは高品質の鋼板から溶接され、応力緩和されており、並外れた機械的強度と安定性を提供し、巨大な破砕衝撃に耐えることができます。コア伝動部品である偏心軸は、高強度合金鋼（40Crなど）から鍛造され、精密な焼入れ焼戻し熱処理を受けており、重負荷下での長期的な安全な運転を保証します。

高い耐摩耗性と容易なメンテナンス：可動ジョーと固定ジョーの両方の破砕プレート（ジョープレート）は、ZGMn13高マンガン鋼で作られています。この材料は、激しい衝撃と圧縮にさらされると加工硬化し、非常に硬く耐摩耗性の表面をもたらし、脆弱な部品の耐用年数を大幅に延長します。さらに、この装置は集中ベアリング潤滑システムを採用しており、メンテナンス担当者はグリースガンを使用してすべての潤滑ポイントに簡単にアクセスできるため、安全性と利便性が大幅に向上します。トグルプレートは力を伝達するだけでなく、「ヒューズ」としても機能します。破壊不可能な物体（鉄ブロックなど）がキャビティに入ると、トグルプレートが最初に破損し、他のコアコンポーネントを損傷から保護します。

柔軟な排出調整と幅広い用途：調整ベースとフレームの後壁の間のスペーサーの数を増減することにより、排出口のサイズを簡単かつ柔軟に調整でき、最終的に製品の粒子サイズを制御して、多様なプロセス要件を満たすことができます。これにより、PE-500×750は、花崗岩、玄武岩、川砂利、石灰岩、鉄鉱石など、さまざまな硬質および中硬質材料の破砕に適しています。

ジョークラッシャーマシンの仕様:
