詳細情報 |
|||
| 主なモーターパワー: | 30kW | 全体的な次元: | 1700×1732×1653mm |
|---|---|---|---|
| 重さ: | 6500kg | 偏心軸の偏心量: | 20-40mm |
| スイングジョーストローク: | 約30mm | 潤滑方法: | バターグリース |
| 粉砕方法: | 曲面押出タイプ | タイプ: | 顎粉砕機を押しつぶすハード ロック |
製品の説明

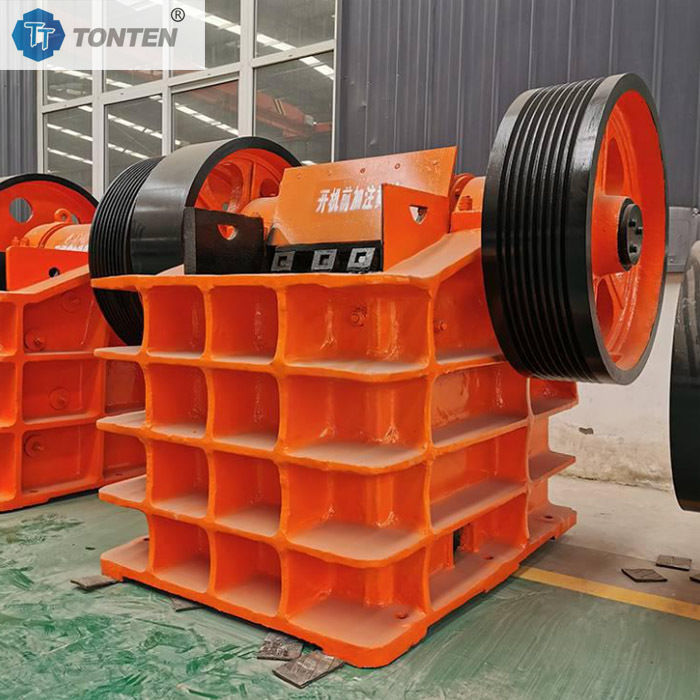

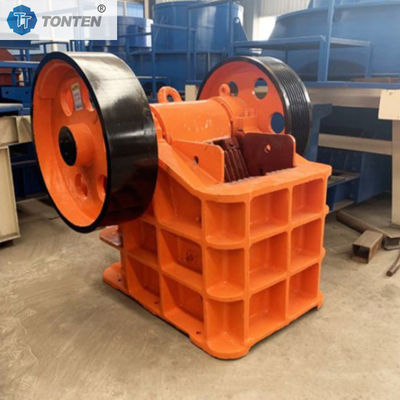

ハードロック・クラッシング・ジャウ・クラッシャー コンクリート・キャリヤ・ジャウ・クラッシャー
紹介:
トンテン機械のマハクラスターは,移動式と固定式マハクラスターの間を定期的に圧縮することで材料を粉砕します.鉱石の粉砕生産ラインの最も基本的なコア粗い粉砕機器です基本構造は,通常,高品質の溶接鋼板や鋳鋼で作られています.大量の衝撃負荷に耐えるために非常に高い強度と硬さが必要であるエクセントリックシャフトは,大きな球状のロールベアリングによって支えられています. エクセントリック部分は移動可能な下巴を動かし,モーターの回転運動を圧縮運動に変換します.接続棒は,力伝達部品と過負荷保護装置の両方で機能粉砕できない材料 (鉄ブロックなど) が粉砕室に入ると,接続棒が最初に割れ,主ユニットの他のコアコンポーネントを損傷から保護します.調整装置は,放出口のサイズを調整するために使用されます発散軸の各端にフライホイールが設置されている.静止電流中にエネルギーを貯蔵し,作業電流中に放出する (圧縮材料), これによりモーターの負荷を削減し,機械の動作をよりスムーズに保証します.
作業原理:
このプロセスは周期的な"フィード-エクストルーション-放出"サイクルとして要約できる.
材料は,粉砕機の上部にあるフード開口から粉砕室に落ちます.移動式マハプレートは固定式マハプレートに向かって動きます材料を2つのマハプレートの間に固定します.
エクストルーション と 粉砕: 移動 する 歯 の プレート は 前方 と 上方 に 移動 し て 続け,材料 に 莫大な 圧力 を 及ぼし ます.圧力 が 材料 の 圧縮 力 を 超え たら,材料が圧縮されている破裂して粉砕された
放出: 移動可能なマハプレートが引き下がるにつれて,重力によって粉砕された材料は下に移動します. 現在の放出口サイズよりも小さい材料は底から放出されます.粉砕室で大きな材料が残っている間次のサイクルで再排出を待っています
逆回転サイクル: 異端軸は連続して回転し,移動可能な下巴板を1分間に数百回逆回転運動に動かします.このプロセスは繰り返されます.継続的な栄養を得る粉砕し放出する
マウス・ブレッサーの仕様:
|
モデル |
フードポートの大きさ (ミリ) |
飼料の最大サイズ (ミリ) |
放出ポートの調整範囲 (ミリ) |
機械の容量 (T/H) |
スピード |
パワー (KW) |
体重 |
| PE-250X400 | 250×400 | 210 | 20〜60 | 5から20 | 300r/min | 15 | 2.8T |
| PE-400X600 | 400×600 | 360 | 40〜100 | 16〜50 | 260r/min | 30 | 7.5T |
| PE-500X750 | 500×750 | 450 | 50〜100 | 40〜100 | 275r/min | 55~75 | 12T |
| PE-600X900 | 600×900 | 500 | 65~160 | 50から150 | 250r/min | 75 | 18T |
| PE-750X1060 | 750×1060 | 650 | 80〜140 | 110〜300 | 250r/min | 90〜110 | 29T |
| PE-900X1200 |
900×1200 |
780 | 90〜165 | 220〜350 | 200r/min | 110〜132 | 36T |
| PE-1200X1500 | 1200×1500 | 1100 | 150〜300 | 400〜500 | 180r/min | 160から180 | 52T |
| PEX-250X750 | 250×750 | 210 | 25〜60 | 13〜50 | 300r/min | 30 | 5.5T |
| PEX-250X1000 | 250×1000 | 210 | 25から80 | 20~80 | 330r/min | 42 | 7.1T |
