詳細情報 |
|||
| パンサイズ: | 1300×1500MM | ホイールサイズ: | 直径500mm×幅380mm |
|---|---|---|---|
| 容量: | 0.8-1.8TPH 処理能力は硬度、粒子サイズ、含水率と密接に関係しています | フィードサイズ: | ≤30mm |
| 排出サイズ: | 200 メッシュ | 主なモーターパワー: | 15kw |
| スクレーパーモーター出力: | 2.2kw | 名前: | ローラー湿式パン粉砕機 |
| ハイライト: | gold grinding wet pan mill,mineral ore grinding machine,wet pan mill for gold processing |
||
製品の説明

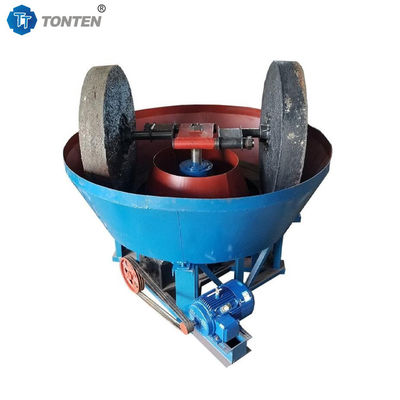

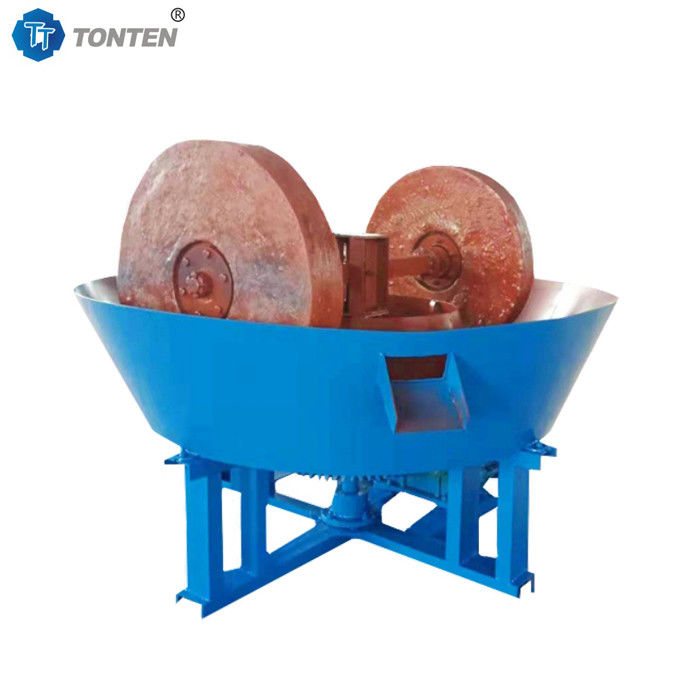

ローラー 濡れたパン 磨き機 鉱石 鉱物 磨き機
作業原理と手順:
1給水: 特定の粒子の大きさ (通常 ≤ 30mm) まで粉砕された鉱石は水と混ぜられ,給水口を通って磨きプレートに連続的に供給されます.
2磨き:電動モーターが減速器を通って主軸を動かし,磨きプレートが1分間に20回以上の低速度で回転させる.2つの巨大な磨き輪がゲンターに設置され,鉱石との摩擦により回転し始めます床底の材料に強い圧縮力や切断力を行使する.鉱石の粒子を粉末に磨く.
3溶融: 磨き過程中,水銀は磨き板に継続的に加わります.水銀は,金や銀などの貴金属にとってユニークな湿度 (選択的湿度) を有します.選択的に暴露した自由金粒子と結合してアマルガムを形成する黄金の初期回収を可能にします
4. スクラッピングと放出: A scraper mounted on the gantry (driven by an independent small motor) continuously scrapes the ground slurry toward the discharge port on the side of the disc for the next enrichment or separation step.
5継続的な作業: プロセス全体が継続的で,鉱石は絶えず加えられ,スラムは継続的に放出され,継続的な生産が保証されます.
金鉱のコア構造と部品:
1フレーム: 鉱山は,鋼鉄または鋳鉄の構造で構成され,機械全体の基礎として機能します.
2プレート:金鉱の"作業台"は,大きく円形のプレートである.その内部は,着用防止と使用寿命の延長のために耐磨性層 (マンガン鋼や花粉岩など) で覆われています.
3. ローラー: 通常は2つで,高強度鋳鉄,鋳鋼,または花岩で作られています.それらは,巨大な重さの下で動作し,磨き作業を行うコアコンポーネントです.
4. スピンドル駆動システム:このシステムにはメインモーター,減速器,ギア,スピンドルが含まれます.その機能は,強力なトルクを提供し,プレートを非常に低い速度でスムーズに回転させることです.
5ゲントリー:このシステムはプレートを横断し,ローラーを吊り下げ,スクラパーシステムを設置する.ローラーはベアリングを通じてゲントリーに固定され,自由回転が可能である.
6スクラパーシステム:小さなモーターで駆動され,このシステムは,継続的な生産を保証し,地面材料を清掃し,放出口に導きます.
7水供給システム:このシステムは,磨きプロセス中に添加された水の量を制御し,最適なスラム濃度を維持します.
仕様:
|
モデル
|
飼料の大きさ
(ミリ)
|
出力量
(ミリ)
|
容量
(t/h)
|
スピード
(r/min)
|
モーターパワー
(kW)
|
体重
(kg)
|
|
900
|
<15
|
0.6-007
|
0.3
|
17~19
|
5.5
|
3500
|
|
1000
|
<20
|
0.6-007
|
0.5
|
16 から 18
|
5.5
|
4800
|
|
1100
|
<20
|
0.6-007
|
0.6-08
|
16 から 18
|
7.5
|
5200
|
|
1200B
|
<20
|
0.6-007
|
0.8-12
|
16 から 18
|
7.5
|
5530
|
|
1200A
|
<20
|
0.6-007
|
1 - 1 やってくれ3
|
21〜23
|
7.5
|
5500
|
|
1300
|
<20
|
0.6-007
|
1.5
|
16 から 18
|
15
|
7600
|
|
1400
|
<20
|
0.6-007
|
1.5-2
|
16 から 18
|
18.5
|
8550
|
|
1500B
|
<30
|
0.6-007
|
2.5-3
|
20〜22
|
22
|
12000
|
|
1600
|
<30
|
0.6-007
|
4〜5
|
20〜22
|
30
|
14600
|
